布袋除尘器内部结构图一

 布袋除尘器工作原理：含尘气体由灰斗上部进风口进入后，在挡风板的作用下，气流风板向上流动，流速降低，部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗。含尘气体进入中箱体经；滤袋的过滤，粉尘被阻留在滤袋的外表面，净化后的气体经滤袋口进入上箱体，由出风口排除。随着滤袋表面粉尘不断增加，除尘器进出口压差也随之上升。当除尘器阻力达到设定值时，控制系统发出清灰指令，清灰系统开始工作。首先电磁阀接到信号后立即开启，使小膜片上部气室的压缩空气被排除，由于小膜片两端受力的改变，是被小膜片关闭的排气通道开启，大膜片上部气室的压缩空气由此通道排除，打磨片两端受力改变，使大膜片动作讲关闭输出口打开，气包内压缩空气经输出管和喷吹管入袋口，实现清灰。当控制信号停止后，电磁阀关闭，小膜片、大膜片相继复位，喷吹停止。
    在这个过滤的过程中，布袋除尘器工作原理由三个方面组成，一个是过滤原理，另一个是清灰原理和最后粉尘的清丽，他们分别是：

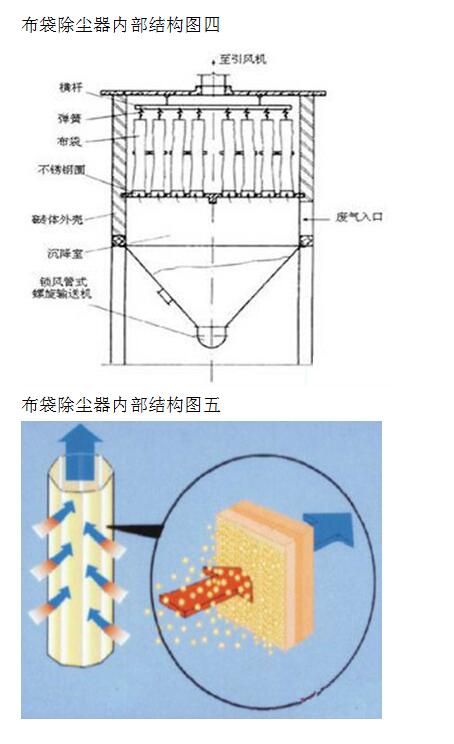

    过滤原理：含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。
    清灰原理：随着过滤时间的延长，滤袋上的粉尘层不断积厚，除尘设备的阻力不断上升，当设备阻力上升到设定值时，清灰装置开始进行清灰。首先，一个分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以极短促的时间在上箱体内迅速膨胀，涌入滤袋，使滤袋膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从第一室清灰开始至下一次清灰开始为一个清灰周期。
    粉尘收集：经过过滤和清灰工作被截留下来的粉尘落入灰斗，再由灰斗口的卸灰装置集中排出。
    布袋除尘器运行中控制烟气通过滤料的速度(称为过滤速度)颇为重要。一般取过滤速度为0．5—2m/min，对于大于0．1μm的微粒效率可达99%以上，设备阻力损失约为980—I470Pa 。
